系統技術サービス

接続検討申込書後、契約申込、技術協議などの業務が発生します。
これらについても、電力系統技術をもとに、ご支援可能となっております。

1.系統連系申込

連系承諾に必要となる契約申込書類を作成します。接続検討申込書から変更点がある場合、接続検討をやり直す必要があるか等のご相談にも応じます。

2.技術協議

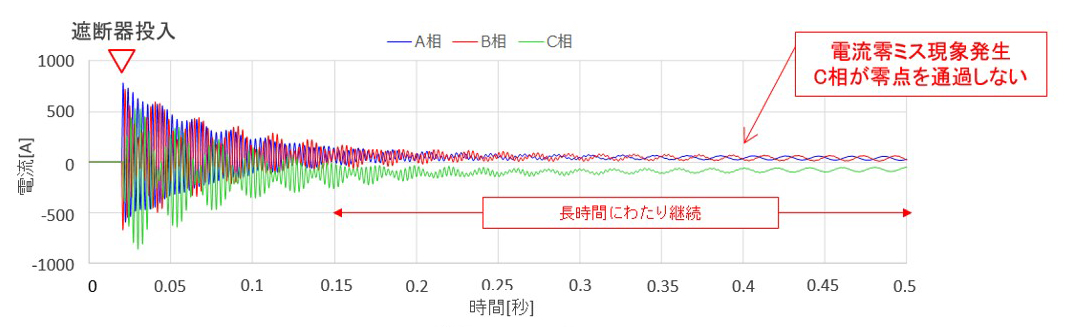

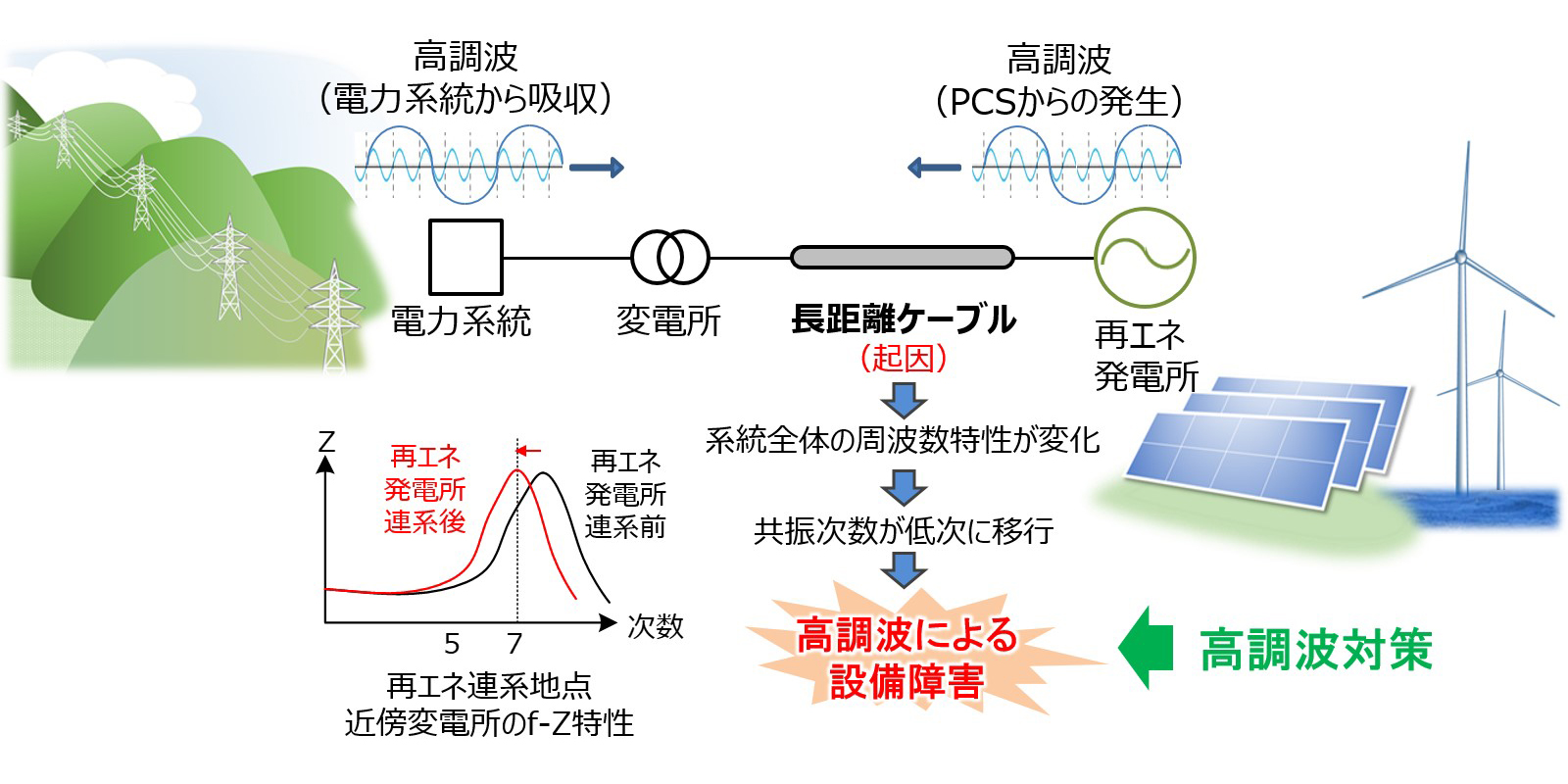

接続検討回答書で求められる事業者が実施する対策（電圧変動対策、事故電流対策、ケーブル残留電荷対策、電流零ミス現象対策、高調波対策、絶縁協調（雷サージ対策等）など）について、専門技術を用いご支援致します。

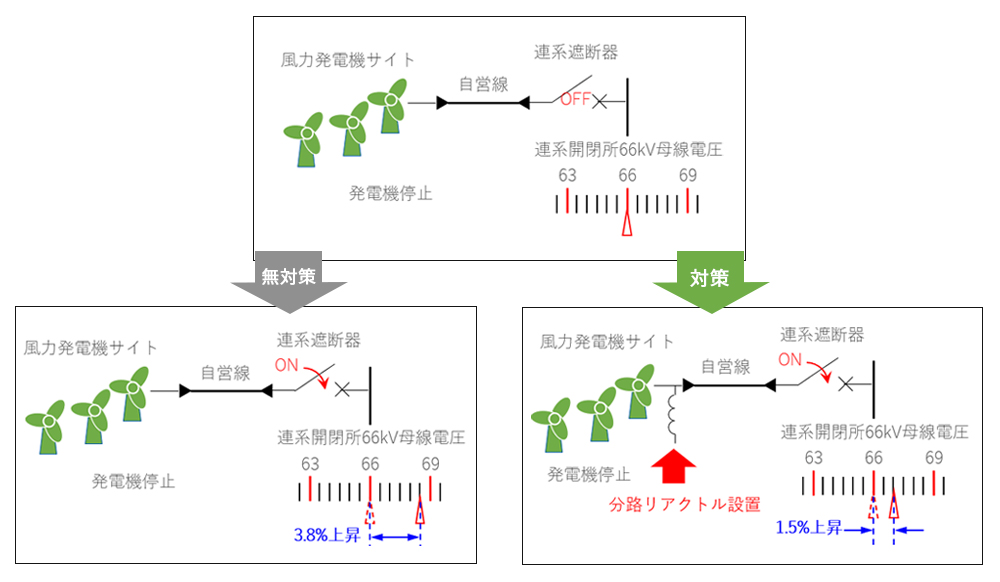

（例1）電圧変動対策

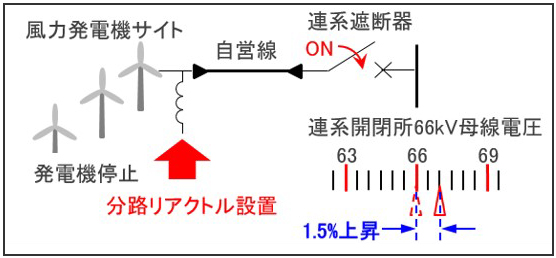

自営系統内に、分路リアクトル等を設置し電圧上昇を防ぎます。

発電設備を長距離ケーブルを用いて一般送配電事業者の電力系統に連系する際、連系点の電圧は上昇または降下しますが、その電圧変動は、発電設備の連系前後で±2%以内に維持する必要があります。
電圧上昇の対策の一つとして分路リアクトルを設置する方法があります。分路リアクトルの設置によって、風力発電機サイト側の電圧上昇も抑制できます。

風力発電機運転時の連系点の電圧変動を抑制する方法は、SVC / STATCOMの導入の他、風力発電機の無効電力出力機能を活用する方法が考えられます。
風力発電機の多くは、インバータ（逆変換器）を備えていることが多く、無効電力を風車出力に応じて制御できる可能性があります。

電圧変動対策

風車発電機が有する機能により連系点電圧を調整します。

留意点

風力発電機が無効電力を制御することで、構内圧の上昇または降下に注意を払う必要があります。
